【前羽】打斩机的设计和生产预告

 打斩机经过6个月的构思、设计、打样，即将进入批量生产阶段，预计春节前后出货。样品出来后采取全款预售制度。

此款打斩机是本人微信群众各位群友群策群力，给出无数建议后改良出来的，因为人数太多我无法记住每一个皮友的ID，在此表示感谢！是你们让前羽变得更好！

打斩机主体结构已经确定，附件随时可以更改，所以下面有一些意见征询，也希望大家再给点建议！

功能构思

打斩机的开发，起初是为了解决皮友们打斩扰民的问题，后面又陆续加入了四合扣安装，logo压印等功能，后续还能扩展烫金功能。

如果只是做打斩机，相对还是比较简单一些，不需要考虑压印logo上下面水平的问题，加工相对简单。但是，考虑到广大一线城市的皮友们是多么的不容易，总不能让大家一台打斩机，一台四合扣安装机，一台烫金机，不停地买吧？给你一个平方的空间安置三台机器和提供操作空间，折算成房价奔着六七万去了。所以还是以小型化多功能为主体设计思路，加上后续的可扩展性能。

价位说明

原本预计售价400~600元的，现在随着工艺的提升和功能的增加，逐渐开始打不住了。

成本，逐渐上升，我内心其实是焦虑的。一个产品价格低，一定是会更好卖的，总利润会更高。今年经济大环境不景气，明年也会持续，高端产品必然是会首先受到冲击。

目前首发的定价是碳钢版本680，不锈钢版本880元。由于选用了品质更高的出口铸件供应商制作龙骨，金属零件基本做到全数控加工，碳钢版本总成本达到500+，卖680的售价。总重量6公斤，算上木箱和其他包装材料，奔着9公斤去了。稍微有个不良品，来回运费一赔付就是亏。所以提前在这里说一声，如果是使用功能上的问题，例如logo压不平（在有限的大小内可以保证水平），四合扣安装有问题，无条件更换。如果非要找说镀锌层这里有一点点磕碰，那里有一点点的不均匀，不好意思您还是别买了。我怕我的产品会耽误您的千秋大业。

产品和人都有定位，淘宝上满大街的100多元的打斩机有人买，但是我内心是拒绝做这种产品的，也算是我自己内心的一点倔强。

结构优势及可扩展性

1.   操作空间：

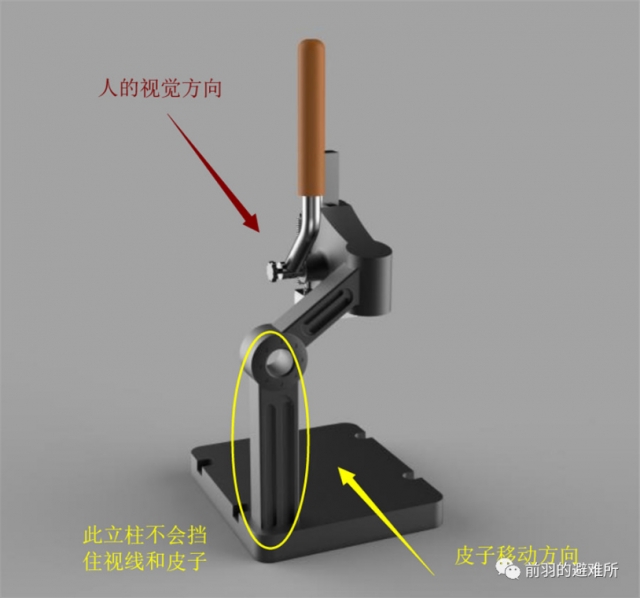

首先这次设计的打斩机并非像常规手压机一般，龙骨支柱+手摇杆+视线在同一水平面，这样会导致操作非常地不方便！

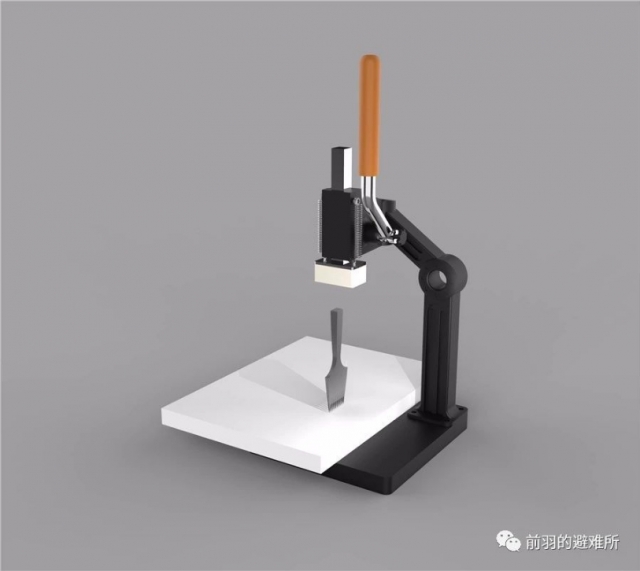

龙骨支柱设计在侧边，视线正前方仍然给皮革的移动留出足够的空间，这才是科学的打斩机所应当具备的基本形态！

2.   下压打斩：

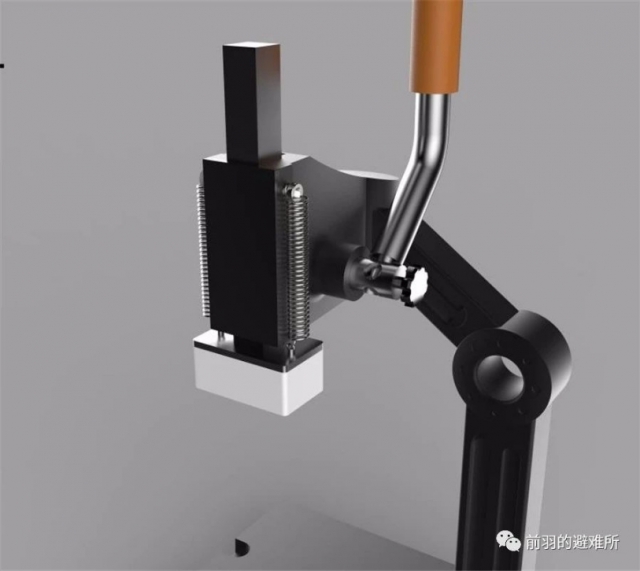

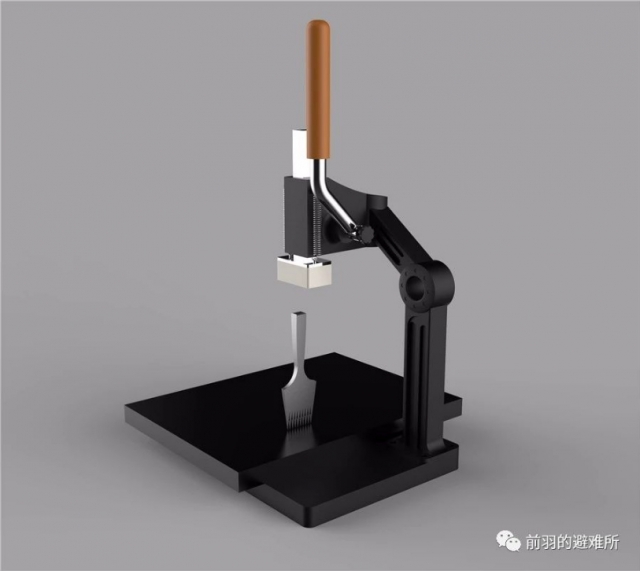

所谓打斩机，首要的功能是要打斩，要实现这个功能很简单。前羽使用的是单一PP块下压的方式。而市面上的打斩机，很多是夹持了斩往下压来实现的。

在这里我要强调一点，不要被所谓的定位所迷惑，就打斩而言，任何机械定位，都不如人手更有效率！

之前有皮友给我看过国外的一些打斩机，带激光定位的，且不论激光定位点的光斑大小产生的误差（斩孔套打的时候左右偏个0.5mm试试？） ，所演示的视频里面，有用法斩连续套打直线的吗？要么是随意乱打，要么就是用粗菱斩来掩饰误差。

另外，各款斩的外形倾斜度都不一样，夹持的夹具做起来费劲也很难保证斩体垂直度。如果你喜欢花2/3的时间在不停校对位置上面，可以尝试一下此类打斩机。

这里，有皮友建议加装可以调节边距的装置，我的建议是，间距规即可。加装调节装置一会导致成本上升，二是使机器显得笨重，如果曲线较多，还要不停拆装。如果有其他更好更合理的使用方式，也麻烦各位皮友向我提建议。

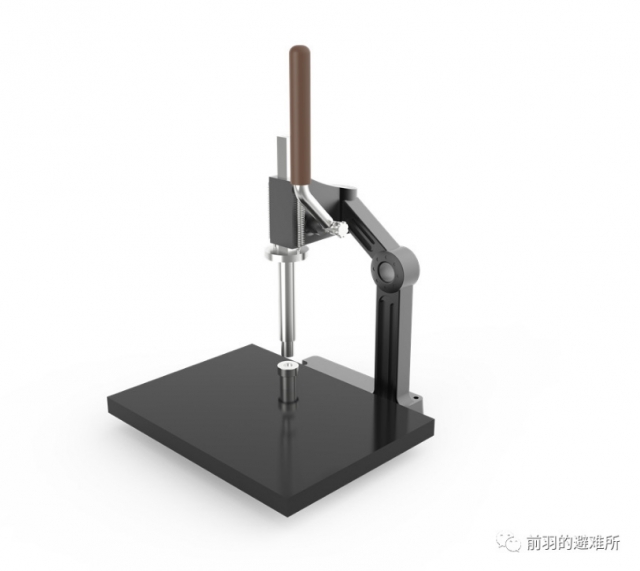

3.   四合扣安装：

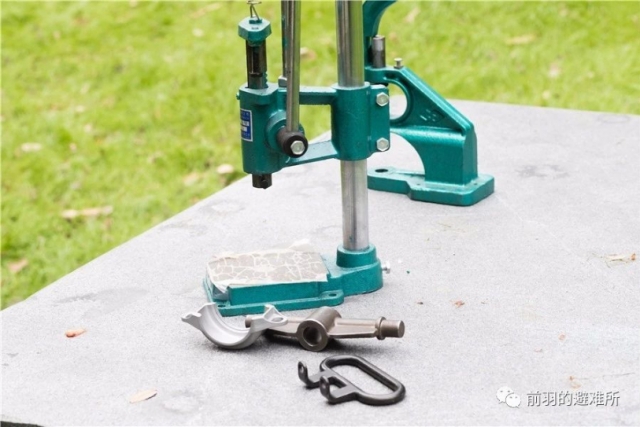

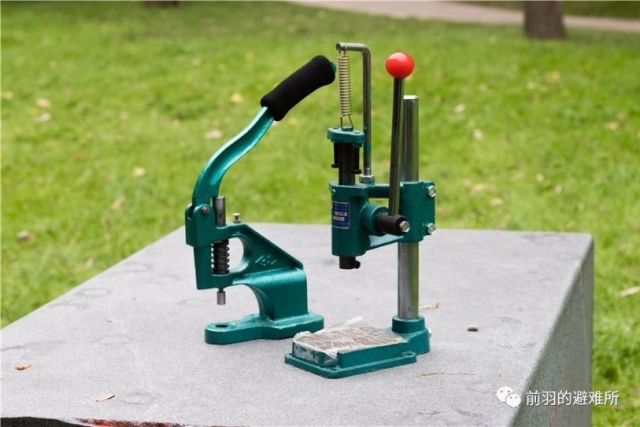

这里我使用的是THK四合扣的安装模具作为样本，同时参考了下图中左侧的普通啤酒机参数（用于安装四合扣）。根据皮友反馈，这样的设计可以同时满足国产四合扣的安装需求。

可以通过给打斩机换上四合扣安装模块来解决。

唯一的一个考虑点在于，底板上是否需要打孔来给四合扣安装模具定位？如果开了孔的话，打斩不受影响（毕竟下面还有垫板）。但是压印logo的话，必须要加一块钢板。这里问题来了，加一块带刻度的钢板用于压印logo夹具的附加，是否有必要？主要还是考虑成本的问题。

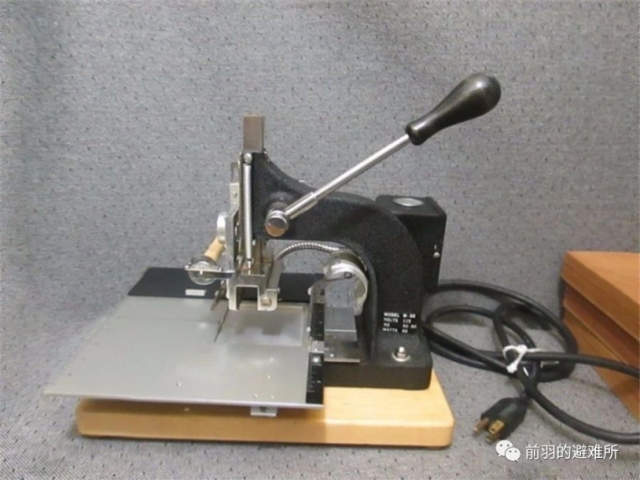

类似下图烫金机一样的刻度钢板。

此图存于电脑，不知道哪里下载来的，如有侵权，请通知本人删除，谢谢！

4.   压印logo：

压印logo主要要考虑上下两个面的平行问题，如果平行度不够，容易使压印出来的logo深浅不一。

所以一般粗制滥造的机器，就容易出这个问题。而前羽的机器采用了数控加工，重要工件都用数控铣刀铣平，避免了绝对误差和装配误差。

如图中所示，压印logo必须保证上下两个平面平行度。

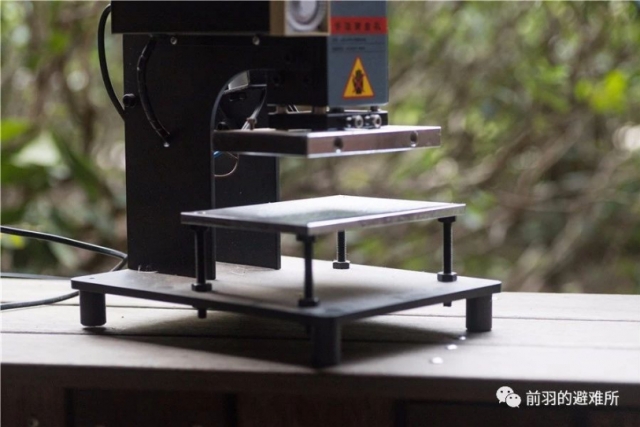

普通的机器，由于装配精度差，无法保证平行度，故采用四柱升降的结构，调试非常繁琐，需要不停测试。

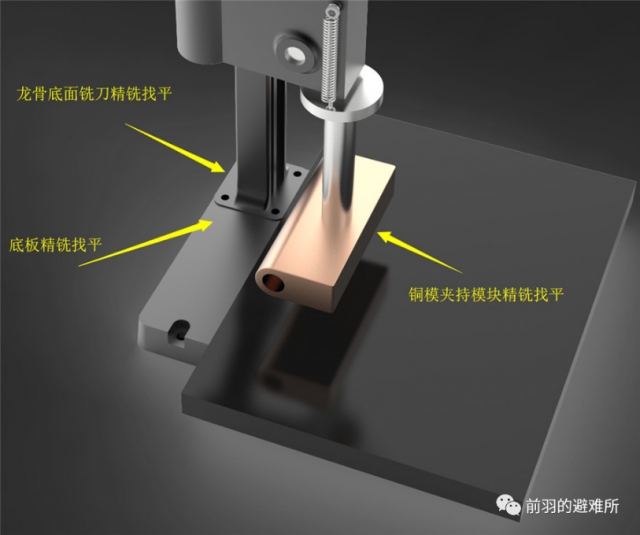

前羽的机器在各个装配环节，都采用数控铣刀铣平，保证精度，避免误差逐级放大。如下图中箭头所示的几个部分。

为了避免有人非要用脸盆大的模具来压，说你这压出来力道不够边缘不够清晰。压印效果会在发售前说明极限范围。

5.   烫金功能

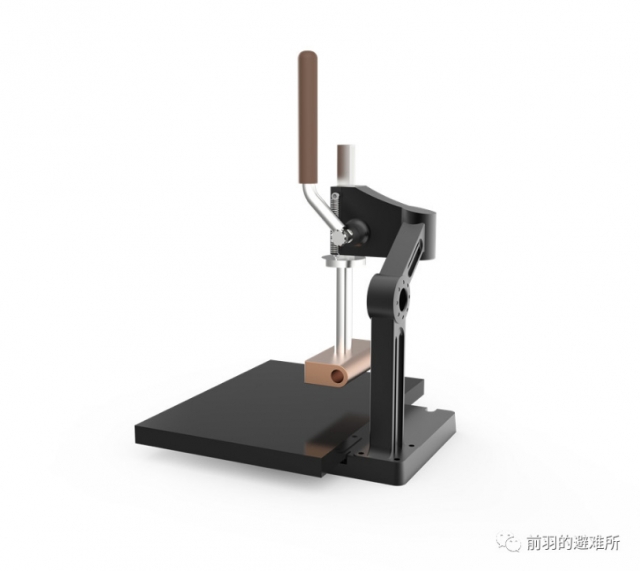

我在此打斩机上附加了简易的烫金功能，配合后续的烫边机主机（即将发售）使用。原理为模块上加入发热棒导热。

这里是否要加带刻度的不锈钢垫板，还请大家给出建议。

下图中为示意图，会根据各类字模的不同进行调整，尽量做到通用。

6.   其他附件

快过年了，本来想着出一个压核桃的附件，估计来不及喽~

表面处理

我个人对于表面处理还是非常看重的，粗糙的表面处理会让我连动手的兴趣都没有。

我拿了几个样品和市面上现有的铸件对比下细节：

这是两者的大小对比

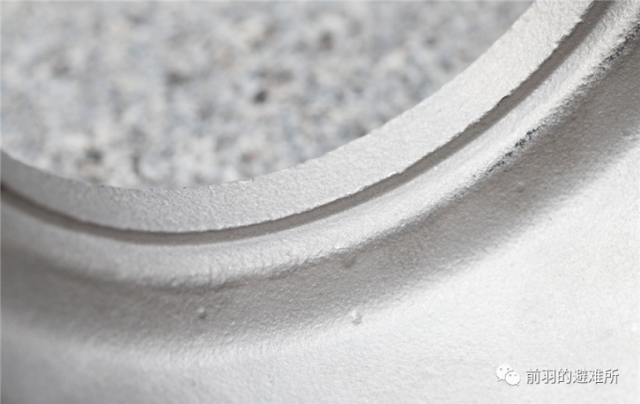

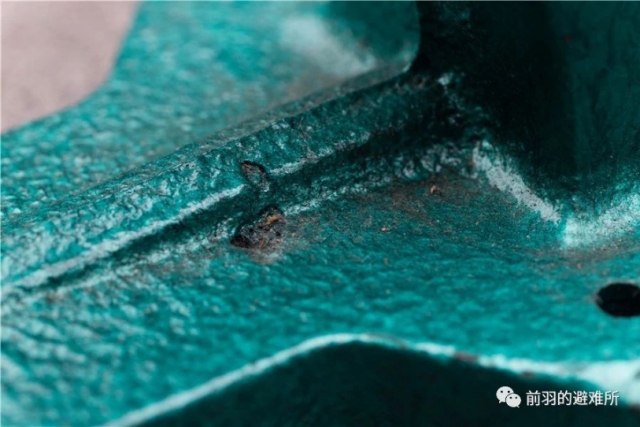

这是市面上普通打斩机的表面，各种问题：孔洞、倒角缺失、颗粒粗大、合模线明显、转角处各种粗糙等。

这是第一次做的样品表面，其实已经可以了，但是还是被否了。

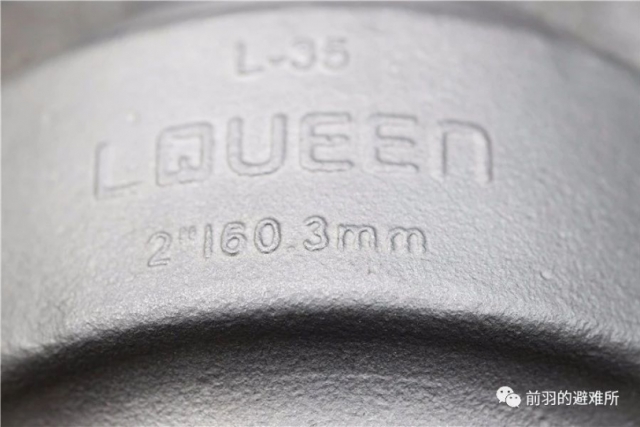

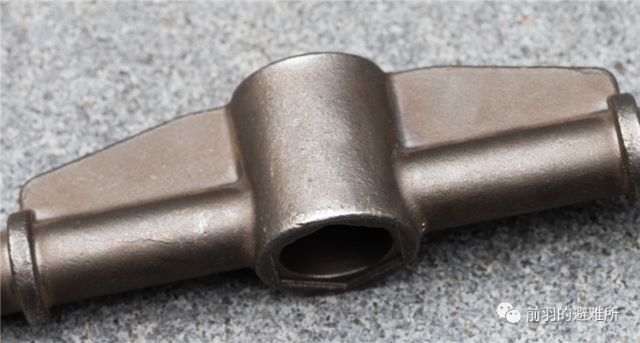

又换了工艺做第二次样品表面。可以见到如此细小且凸起的字，边缘也非常清晰。

线条棱线也基本没有损失。我一直认为，犀利的线条代表着金属产品的精神气。

注：后续不锈钢版本将使用直接铸造喷丸的工艺，碳钢版本将在喷丸后加以镀锌防锈。

精密部件

零部件精度是否足够高，是影响操作手感的重要因素。打个简单的比喻，赛车手用的自行车和链条生锈了的自行车，蹬起来的感觉自然是不一样的。

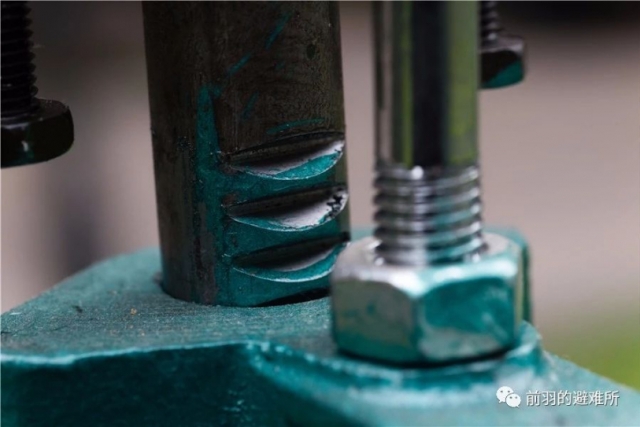

且看市面上常见的打斩机的齿条加工细节。

前羽打斩机的制作细节

实物图先空着，等样品做出来宣传的时候再发吧。

安装方式

为了满足业余皮友和专业工作室的不同需求，本产品设计了多种不同的固定方式。

1.   最简单的，龙骨与底座直接安装，总体重量6公斤，带4个防滑脚垫，比较稳固；

2.   有些皮友可能喜欢在底部加装木板扩展面积，来达到提升美观度和增强稳定性的目的，后续木板附件也会提供。基于黑胡桃木荡刀板的生产经验，发现这种木料也并没有那么贵。底板上设计有螺丝孔位，可供螺丝固定使用；

3.   同第2种安装方式，也可以直接固定在木桌子上，使用起来相当方便。

使用视频

后续拍摄

发售时间

马上上架
